傳統的打樣一般分成三種形式
用戶提供了菲林或圖樣，里面已經有了刀與線或明顯的刀、線輪廓。這一種相對比較簡單，只需要根據菲林或圖樣人手用工具做出相應的壓痕，用刀片借助尺子等工具切出來，再折成所需要的箱樣;
用戶只提供了一個文檔以及他們的要求，這時就需要設計人員有較豐富的行業經驗和繪圖經驗，對紙箱包裝有較深的理解和認識，這樣才能用軟件打開客戶的文檔加以修改，畫成有刀、線的菲林，再同上做出來客戶所要的箱樣;
紙箱打樣機

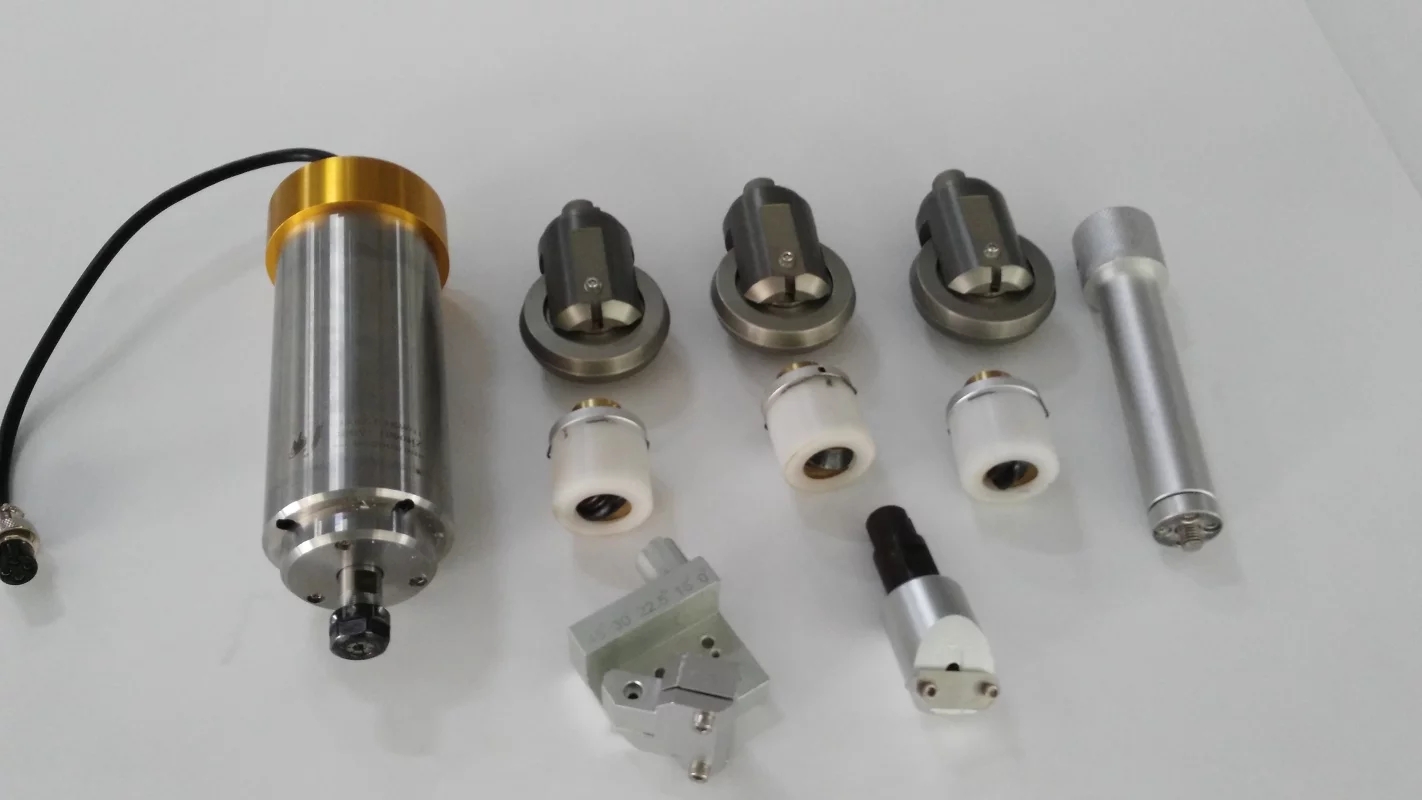

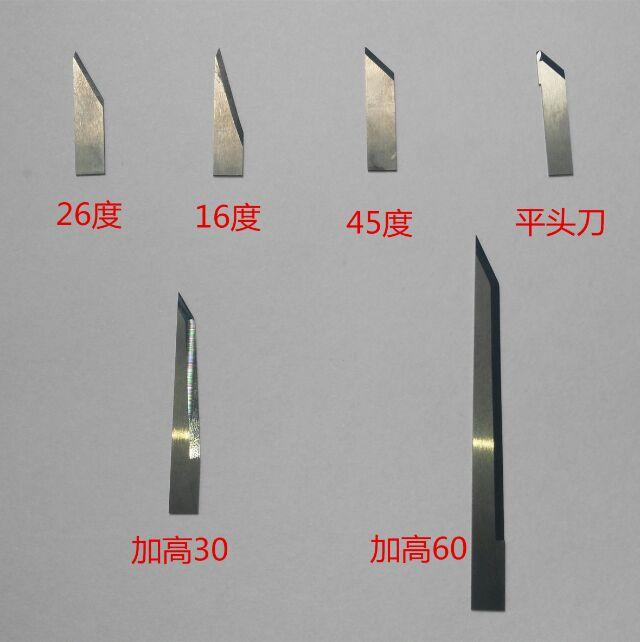

紙箱切割配件
如果用戶要求比較高或箱樣的數量比較多，一般就要先做成模切板，然后再用手動啤機來加工。但這里有一個非?，F(xiàn)實的問題是如果客戶要做出小小的修改，一切都要重新來過，即造成了浪費又耽誤了時間，并且客戶并不一定滿意箱樣的結果，可能不會下訂單生產。而目前的箱樣打樣機大多與某一種圖形設計軟件相配合，無論客戶是提供了菲林、圖樣，還是只有文檔，都可以經過設計軟件重新測量繪制或修改處理，然后再輸出成機器所識別的格式，由機器用刀具、壓輪等工具加工出來。首先機器的精度遠遠超過人手的精度，工作速度快，并且機器可以長時間連續工作而保持精度不變;其次機器的適應性很高，針對不同的材料(卡紙、瓦楞紙、灰板等)選用合適的刀具、壓輪組合，可以加工出高質量的箱樣;機器工作的同時可以進行其它箱樣的設計、修改，并可根據做出的實際箱樣馬上進行修改，這樣可以做到隨時根據客戶的要求現場改動，只需很少的時間就可以滿足客戶的要求;因此先進快速準確的箱型打樣機在紙箱紙盒的設計加工方面的優勢已經得到了有力的驗證，有必要進行推廣。
全自動紙箱打樣機的工作原理
目前大多數箱型打樣機都至少包括以下幾個組成部分：機臺(包括工作臺)部分;電氣控制及驅動部分;真空吸附系統;組合工具頭(切割/壓線/繪圖);圖形傳輸及操作系統等;有的打樣機還必須要有壓縮空氣系統。
經過專業軟件處理過的文件圖形包含有實際箱樣所需的壓痕線型，切割線型(瓦楞紙/卡紙/菲林紙)，以及可能還包括尺寸標注，文件注解等(卡紙/菲林紙等)，根據實際的需要安裝好不同的切割刀具/壓線輪/繪圖工具，經過網絡或數據線以一定的格式傳送到機器上，機器就會自動識別圖形中的各種線型而選用相應的工具(刀/壓輪/筆)，同時根據對應的參數設置，如工作速度、工具類型、刀片切割的深度、壓痕的深淺等進行工作，完成箱樣或繪圖。
奇形怪狀的卡通、拼圖等過去一般只能用模切板來做，而一些三維立體的箱樣、物品不可能一下子就設計出來，必須要經過反反復復的修改、組裝，才能達到真實的效果;消費市場競爭日趨激烈快速變化的消費品正不斷為各自的發展空間競爭。因此廠商更加頻繁的改變包裝設計以期掌握市場主動權，設計周期已由四五年前幾周的設計周期縮短到幾天時間是很正常的，包裝產品的生產周期也變得越來越短。大家都在比產品質量，比交貨速度，來爭取多的訂單，力爭穩定老的客戶群，同時盡可能地發展擴大新的客戶，使整個工廠、公司的運作處于良性的狀態中。
不同廠家生產的打樣機有其自己的特點，在外形設計、機臺的結構、控制方面都各有千秋。下面簡要介紹寧波經緯數控設備有限公司CB03系列紙箱打樣機的產品特點：
采用具有自主知識產權的先進高端6軸高速運動控制系統，系統升級與維護不受控于第三方，后期維護方便，可靠性高，成本低，因控制權在手，可方便的為用戶的個性化需求訂制特殊程序并進行遠程升級;
● 采用國際先進可更換機頭設計理念，工具頭非固定焊接集成，可按實際工作需要以及業務范圍擴展情況方便的更換、增配不同功能的工具頭;
● 采用伺服電機帶動絲杠控制模式，可預設存儲刀深刀壓，相較于老式氣動機頭，徹底告別手動憑經驗調節刀深刀壓的歷史，可方便的進行數字化微調，也徹底解決氣動壓力隨氣溫、隨時間高低起伏而無法恒定的問題;
● 控制器從以往電腦主板插卡時代，升級為高性能集成電路控制器時代，可與任一普通電腦(含筆記本)連接，不需專門另配高配電腦，如電腦故障可方便的更換普通電腦來操作設備，完全排除之前因電腦環節故障也導致的切割設備癱瘓問題;
● RM系列設備采用先進成熟的滾動式臺面設計，平臺寬幅可訂制大小，理論切割長度無限制，采用世界一流的平臺結構設計(填補國內技術空白)，真空吸風設計，超勁風、強吸力(小樣片吸附不再困難)，可選板材自動送料裝置，卷材板材均可實現自動化切割;
● 配置振動刀、拖刀，筆畫工具以及可選配置半刀，銑刀，開槽刀，飛刀，滾刀、壓痕刀等多種刀具，可實現寫字畫線、虛線切割、半斷切割、全斷切割、銑刀切割、多種材料V-CUT開槽、開銑槽、大小壓輪壓痕、硬質材料刮痕等等實用功能;
● 配置繪圖和光標手動定位功能，可選攝像頭自動定位功能，快速方便精準的切割各類復雜異形圖形;
紙箱打樣機對于包裝印刷行業的重要作用
包裝印刷是為工農業產品包裝配套服務的行業，隨著我國市場經濟的進一步深化，人民物質文化水平的提高，對外貿易發展，包裝印刷業也隨之發展壯大。我國包裝印刷業有了很大的發展，但與國外發達國家相比，還有很大差距。我國東南沿海商品經濟較發達，包裝印刷業也同步發展。加上思維的前瞻性，打樣機的應用比較普及，有的廠家甚至擁有兩臺以上的打樣機，或者是二十四小時運轉。并且有越來越多的廠家有購買的意向，以提升自身產品的競爭力。
